干货满满:动图直观展示污水处理工艺和设备的工作原理!

时间:2020-06-13 14:37:55 作者:小编 点击:

本文通过43幅动画直观地向我们展示了污水处理工艺流程和污水处理设备工作流程。 干货已满,建议收货!

污水处理工艺流程图解

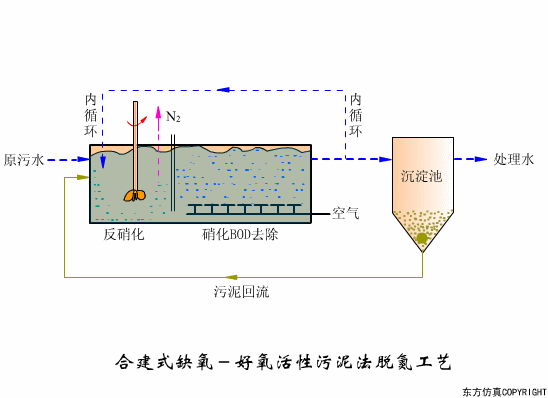

1、合建式缺氧-好氧活性污泥法脱氮工艺

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图1)

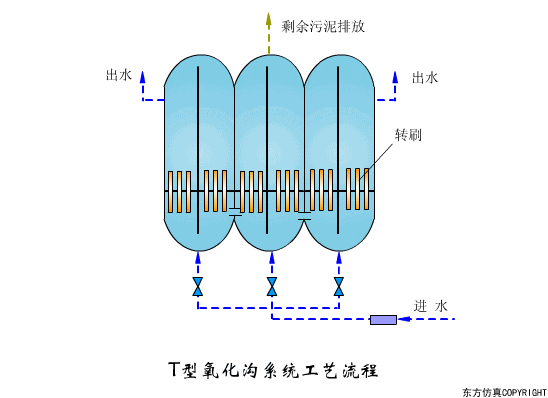

2、T型氧化沟系统工艺

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图2)

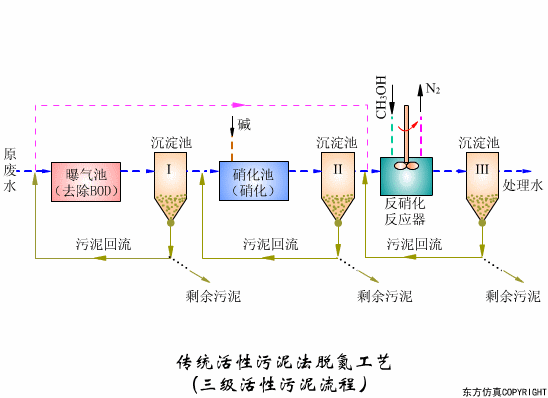

3、传统活性污泥法脱氮工艺

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图3)

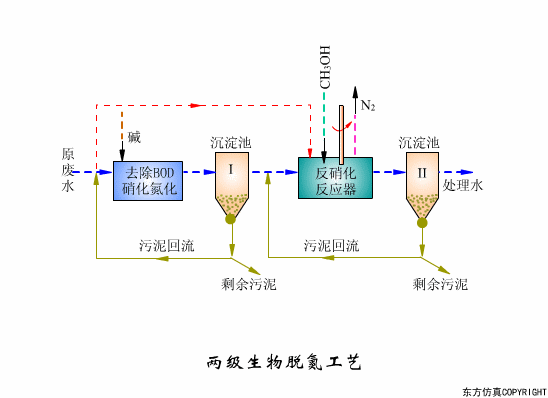

4、两级生物脱氮工艺

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图4)

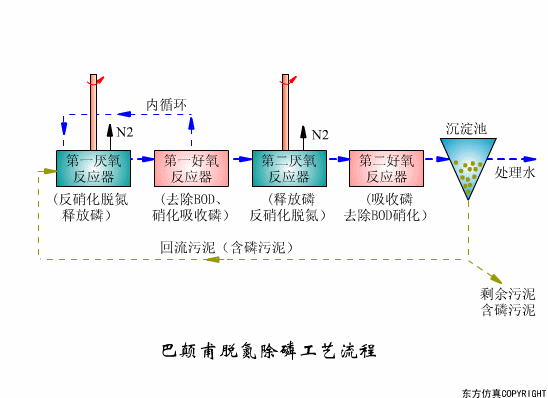

5、巴颠甫脱氮除磷工艺

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图5)

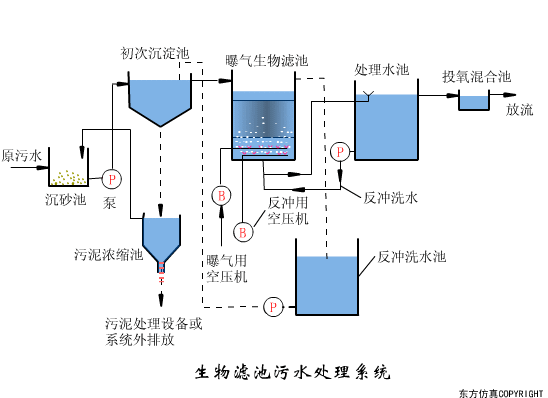

6、生物滤池污水处理系统

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图6)


7、溶气气浮工艺

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图7)

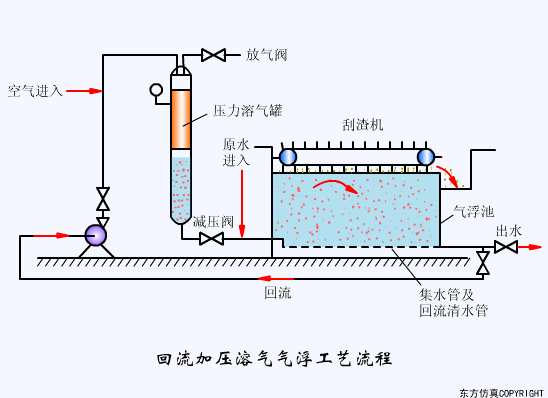

8、回流加压溶气气浮工艺

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图8)

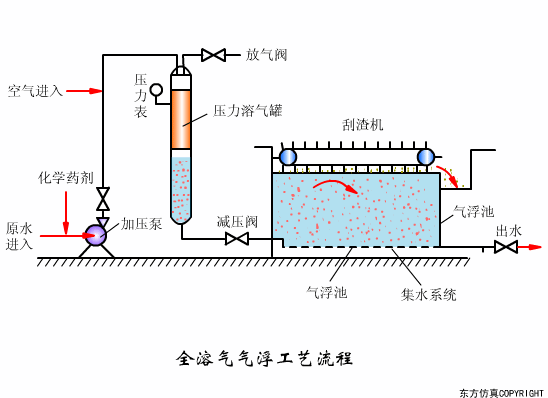

9、全溶气气浮处理工艺

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图9)

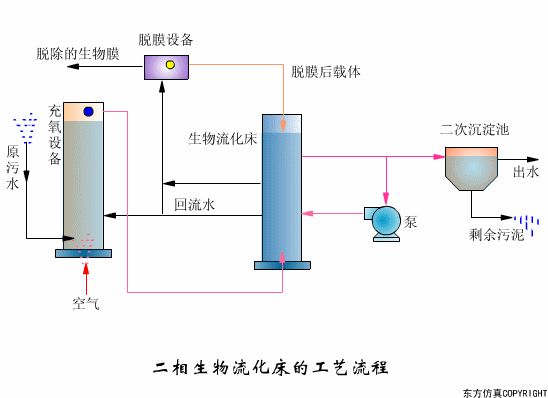

10、二相生物流化床工艺

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图10)

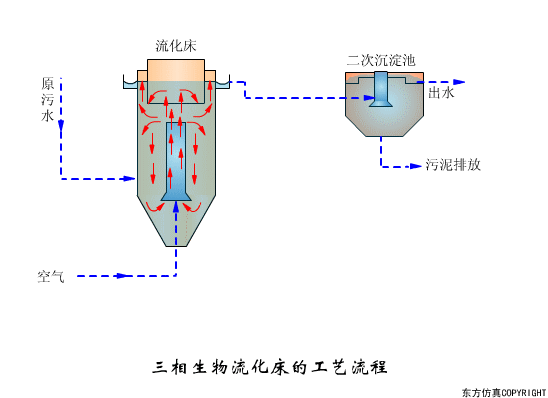

11、三相生物流化床工艺

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图11)

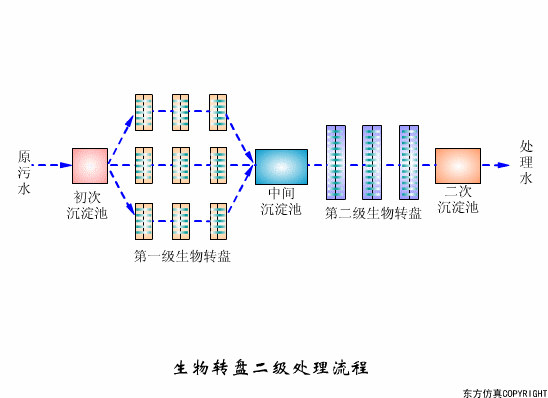

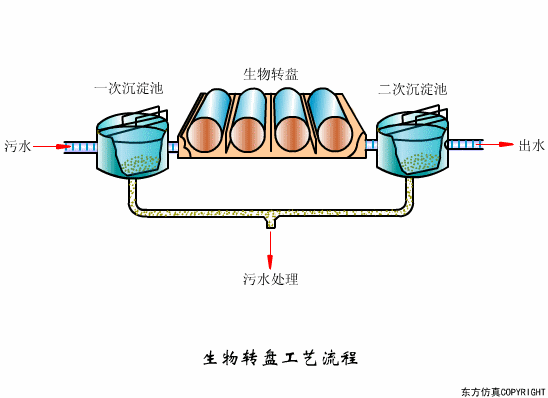

12、生物转盘二级处理工艺

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图12)


13、生物转盘处理工艺

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图11)

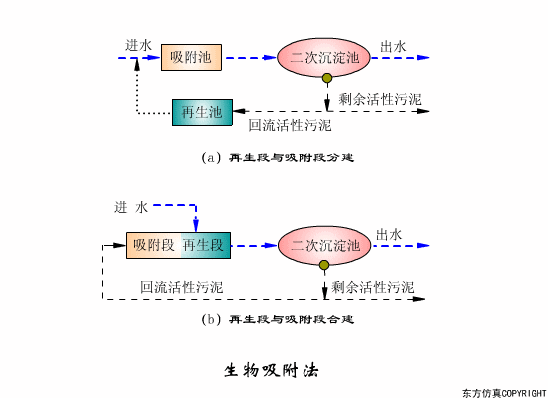

14、生物吸附法

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图12)

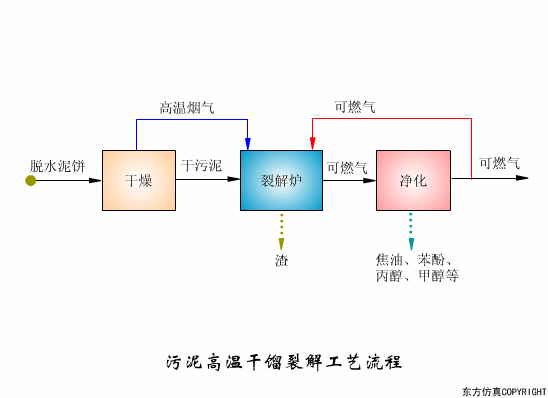

15、污泥高温干馏裂解工艺流程

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图13)

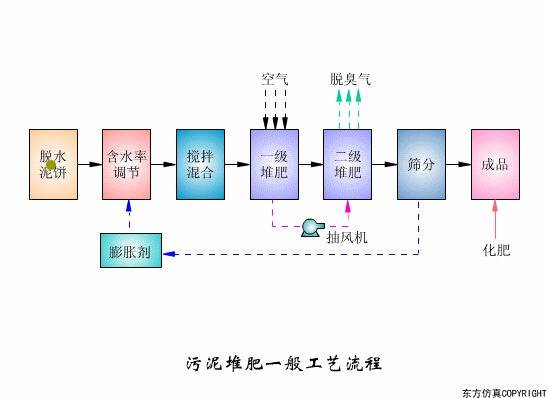

16、污泥堆肥工艺

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图14)



设备工作流程图解

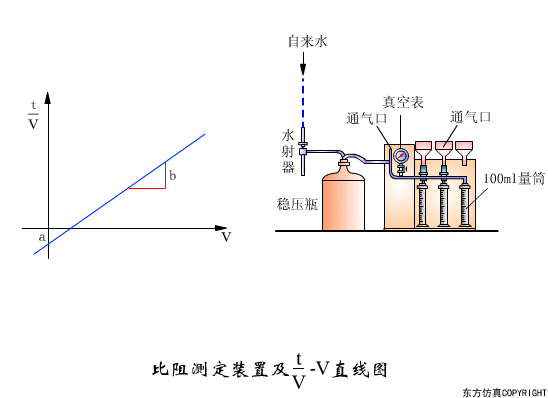

1、比阻测定

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图17)

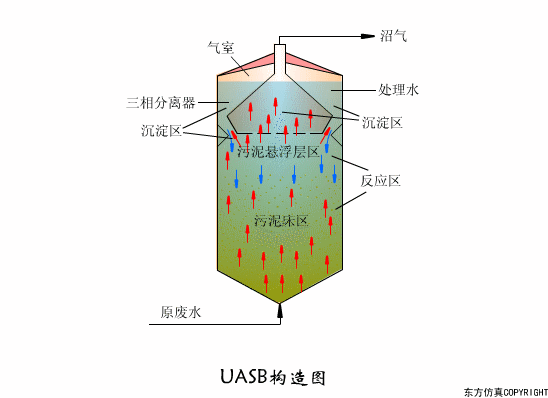

2、UASB构造图

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图18)

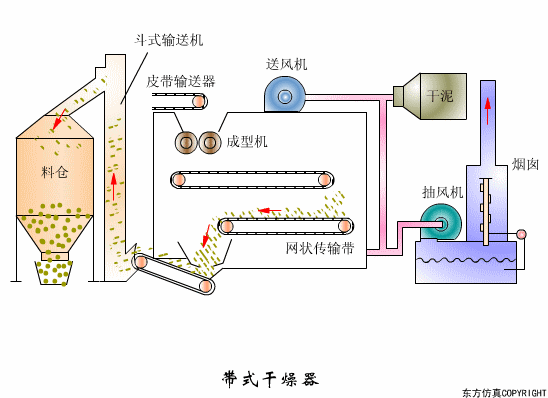

3、带式干燥器

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图15)

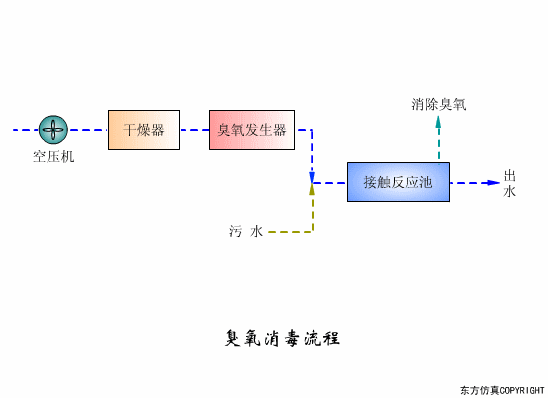

4、臭氧消毒流程

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图16)

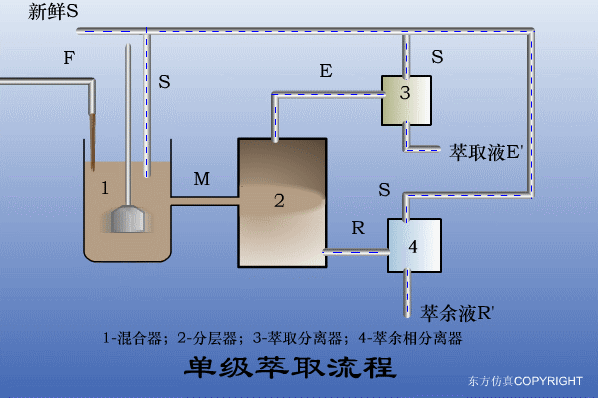

5、单级萃取流程

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图17)

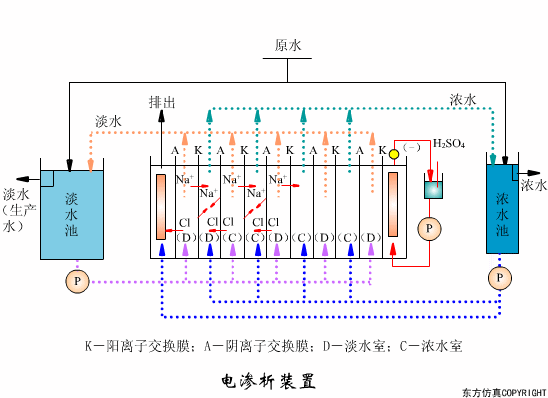

6、电渗析装置

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图22)

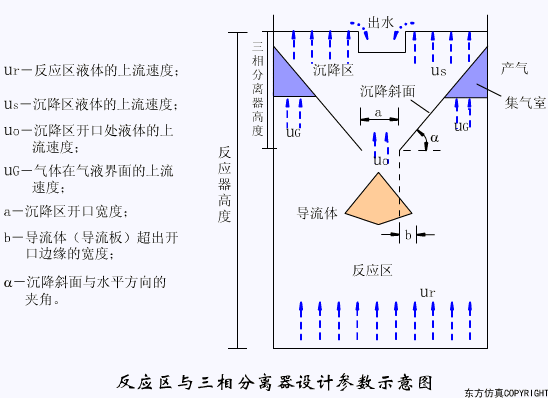

7、反应区与三相分离设计参数

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图18)

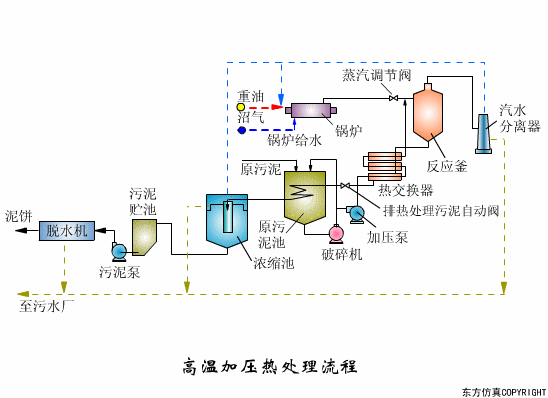

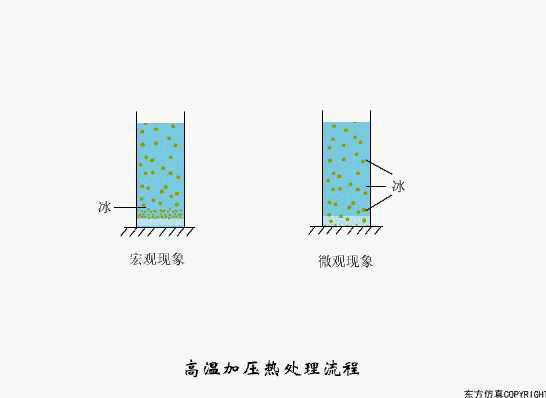

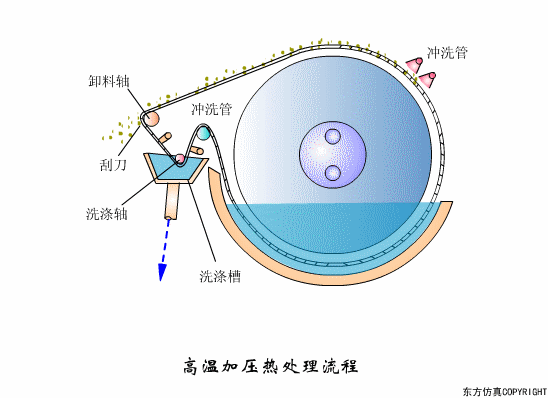

8、高温加压热处理流程

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图19)

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图20)

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图21)

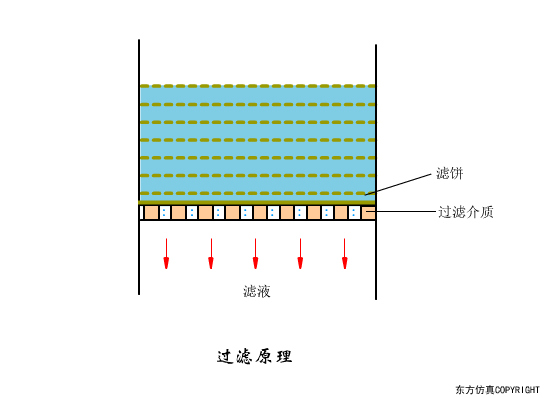

9、过滤原理

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图22)

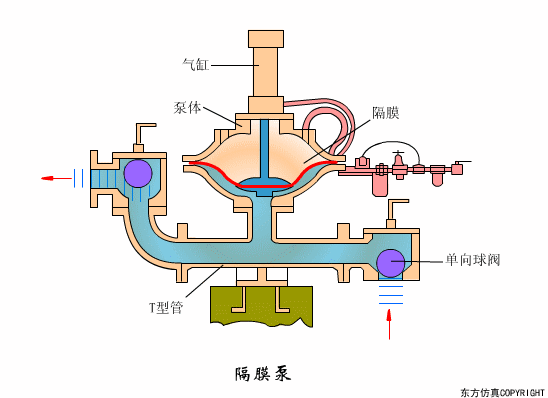

10、隔膜泵

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图23)

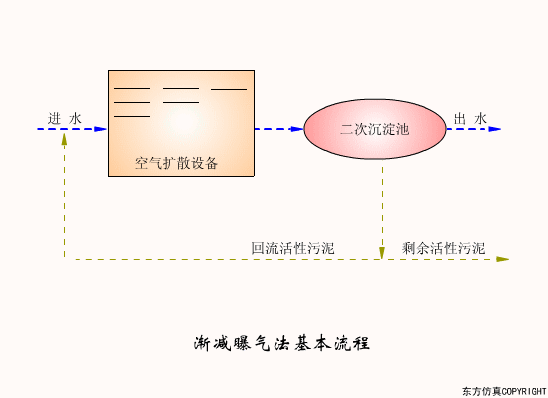

11、渐减曝气法

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图24)

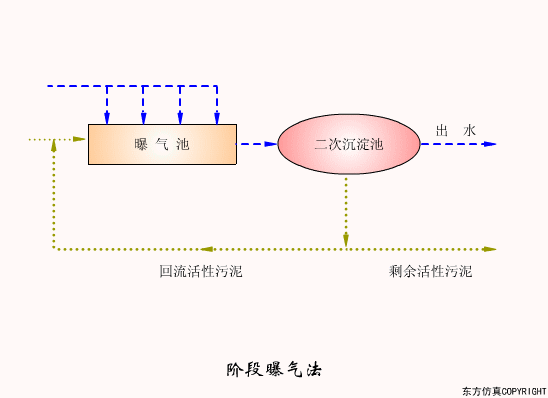

12、阶段曝气法

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图25)

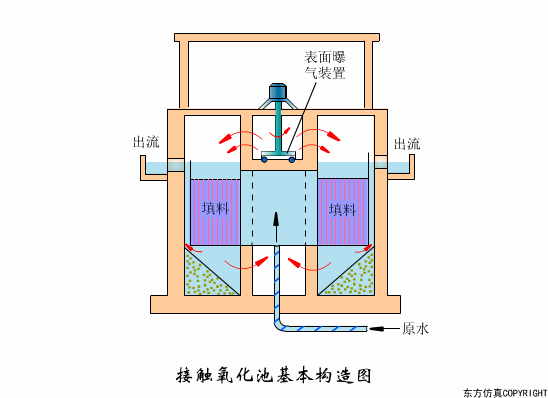

13、接触氧化池

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图26)

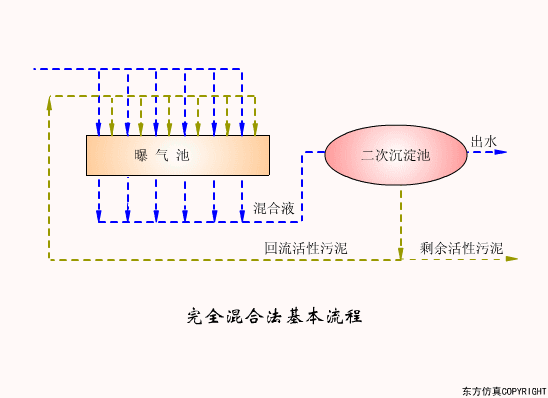

14、完全混合法基本流程

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图27)

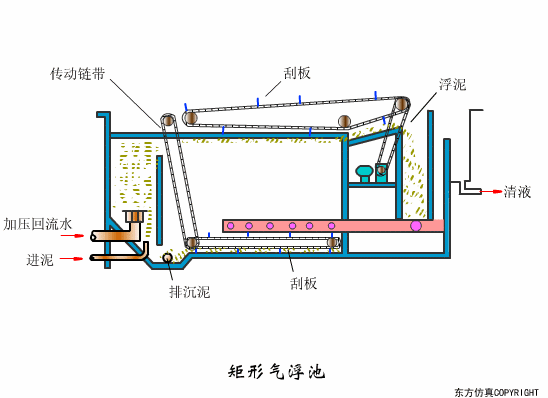

15、矩形气浮池

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图28)

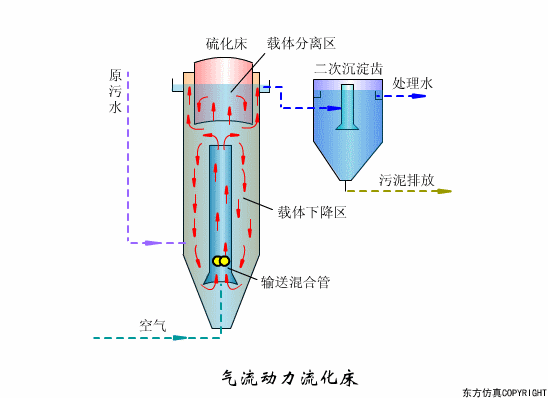

16、气流动力流化床

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图29)

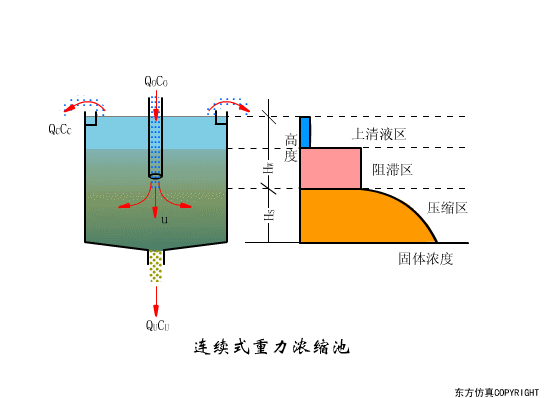

17、连续式重力浓缩池

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图30)

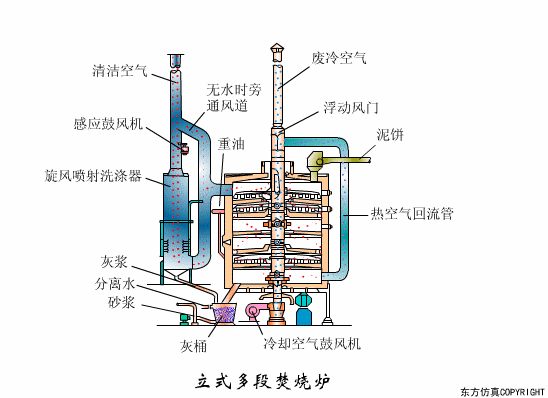

18、立式多段焚烧炉

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图31)

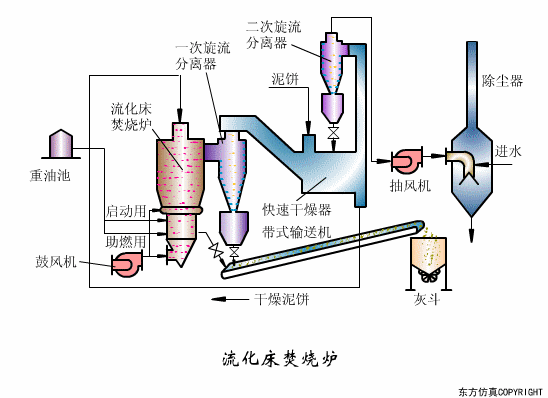

19、流化床焚烧炉

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图32)

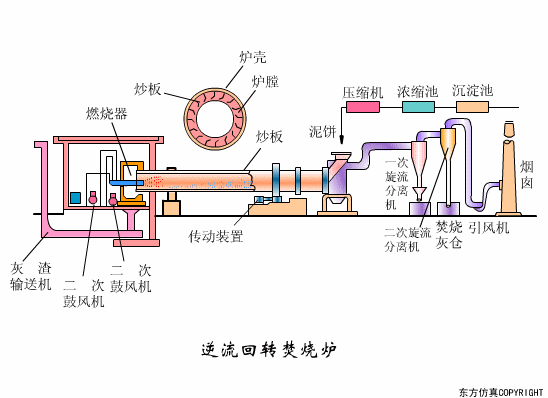

20、逆流回转焚烧炉

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图33)

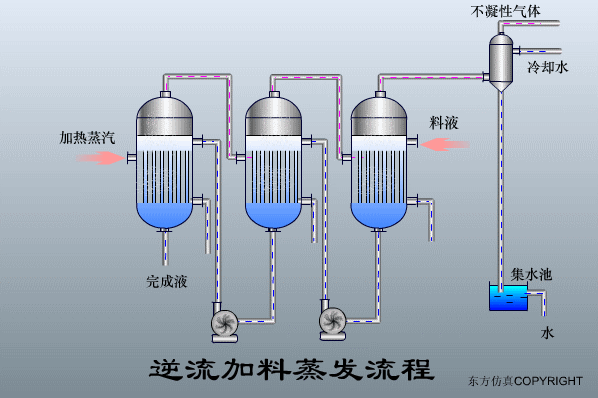

21、逆流加料蒸发流程

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图34)

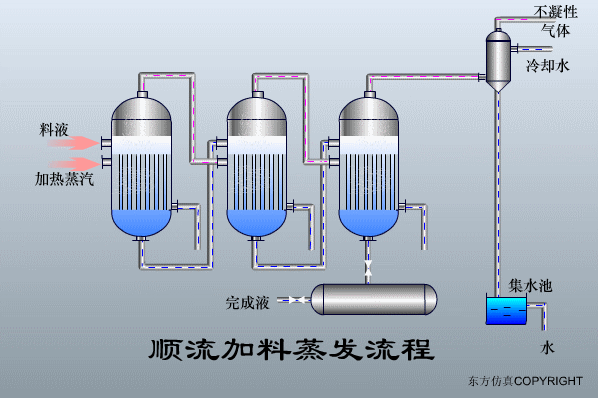

22、顺流加药蒸发流程

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图35)

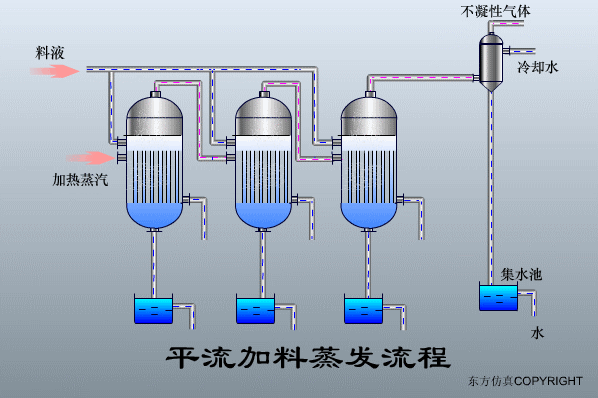

23、平流加料蒸发流程

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图36)

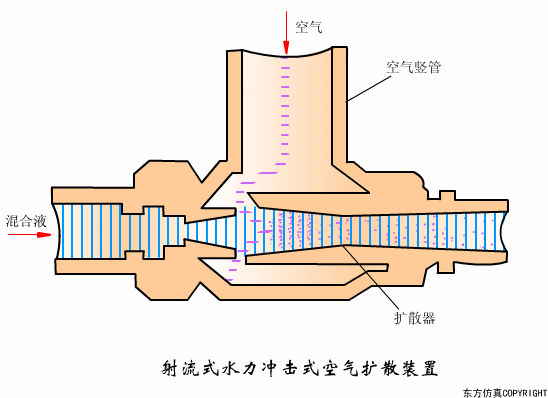

24、射流式水力冲击式空气扩散装置

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图37)

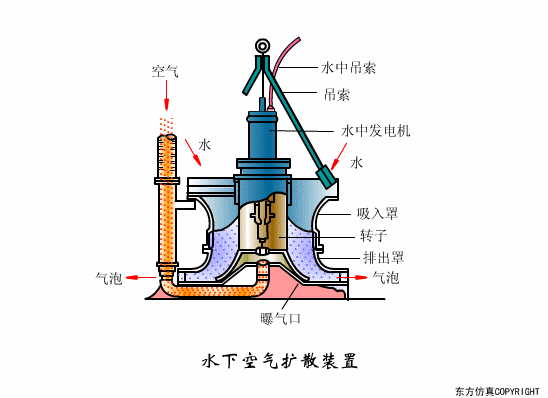

25、水下空气扩散装置

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图38)

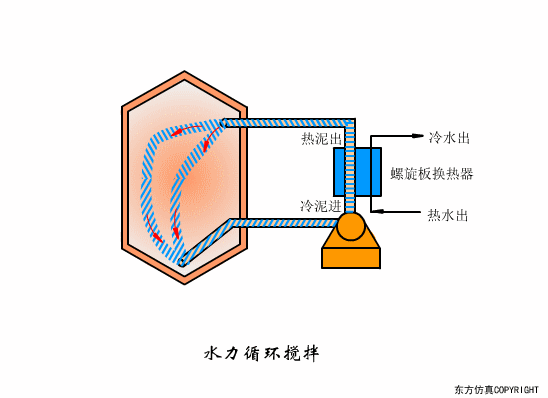

26、水力循环搅拌

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图39)

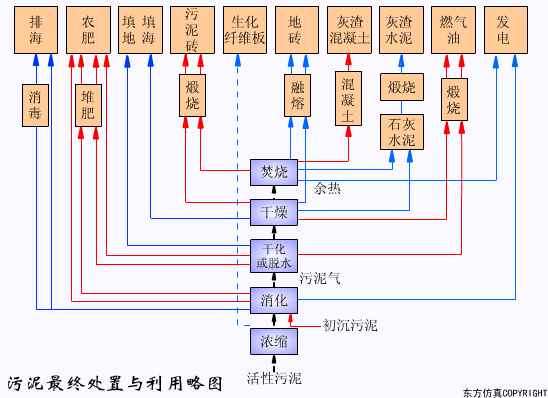

27、污泥最终处置与利用

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图40)



来源/东方仿真

干货满满:动图直观展示污水处理工艺和设备的工作原理!(图46)
