行车式刮泥机

行车式刮泥机 链条传动运行 泥浆污水脱水处理设备 污泥沉淀池

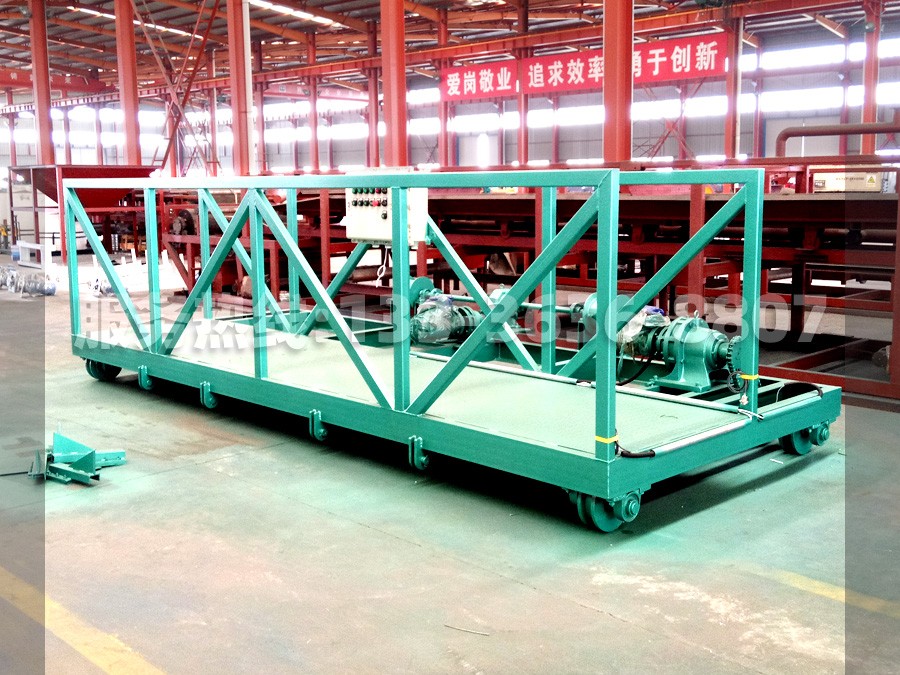

1.工作桥采用桁架结构，简洁、美观、轻巧。

2.维护简单方便，运行费用低。

3.传动减速机多种选择：采用轴装式，结构简单紧凑，检修方便;采用摆线针轮减速机，价廉物美、传动效率高。

4.根据用户需要，行走轮轮面材料可以选用钢轮(标准配置)、工程橡胶轮、尼龙轮、聚氨酯轮。

5.电气元件均采用户外型，安全可靠，可随机控制和远程控制。输电装置可以根据用户要求采用电缆挂架(标准配置)、划触线、电缆滚筒等不同型式。

6.设备可以按用户特定尺寸制造。与水接触的部件可以用不锈钢制作，133363688007。

构造及工作过程

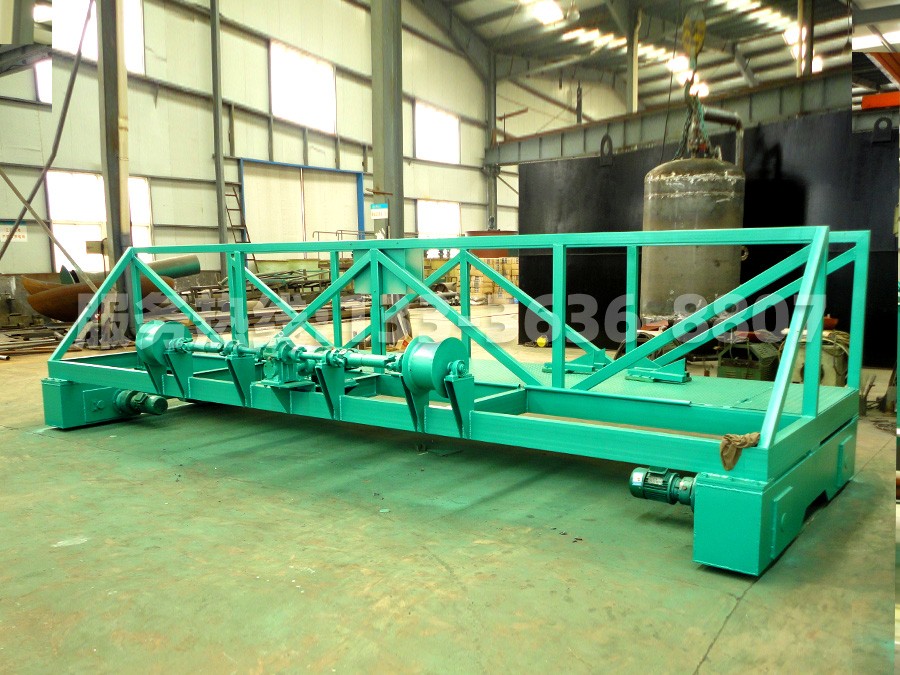

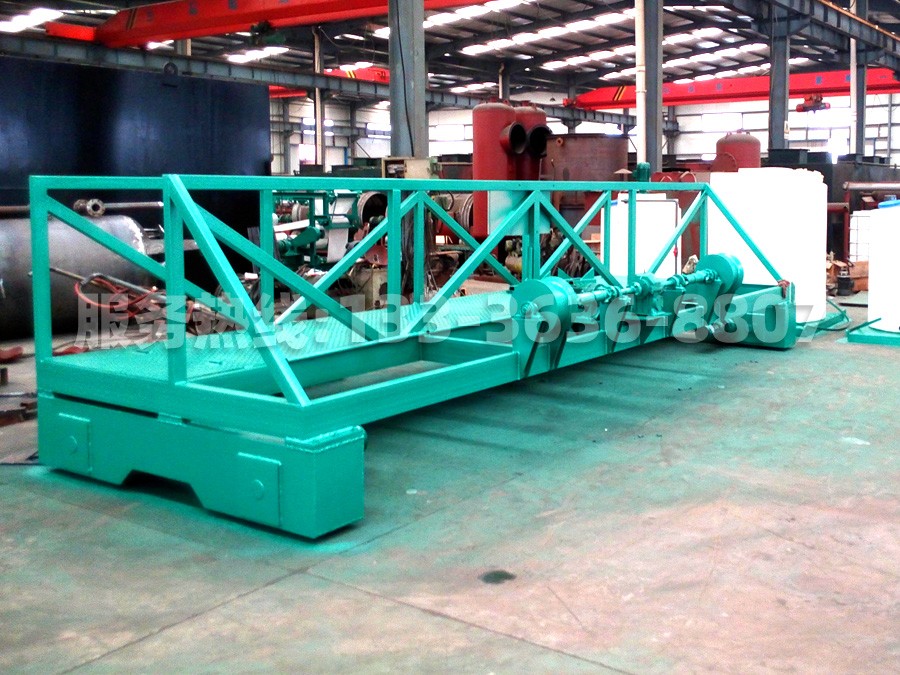

行车式抬耙刮泥机由工作桥、卷扬机构、刮臂桁架、刮泥板、驱动机构、电控箱等主件和出水三角堰板、浮渣刮板等附件(是否提供由双方协商确定)组成。行车式抬耙刮吸泥机如图1所示。

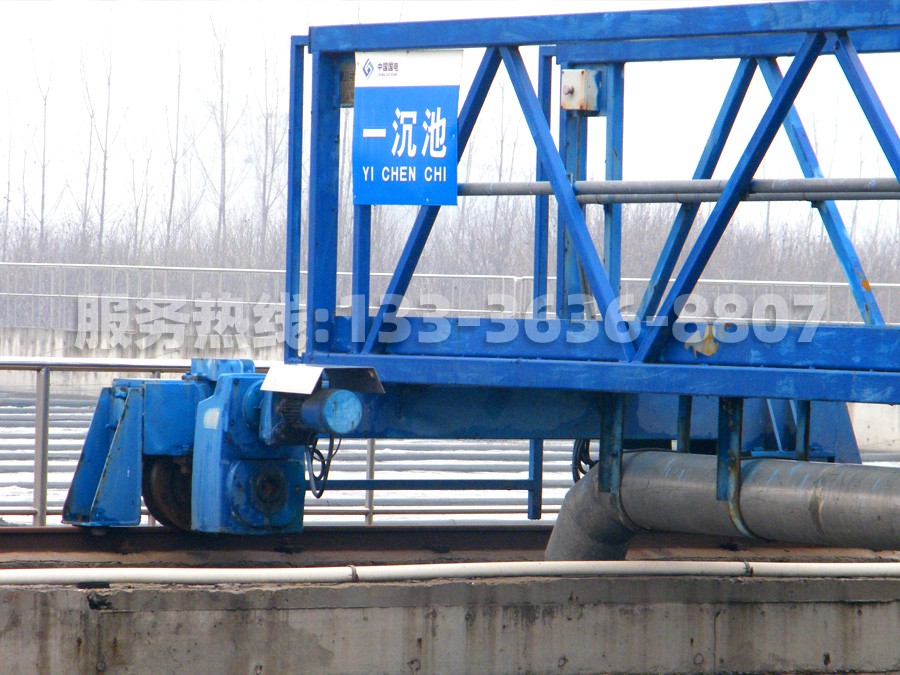

行车式抬耙刮泥机由四点支撑行走大梁横跨在平流式沉淀池上，双边驱动，池两边均铺设钢轨(采用工程橡胶轮、尼龙轮、聚氨酯轮不需铺设钢轨，但要增设四点导向轮)，刮泥机沿池台轨道从一端运行到另一端。运行时，刮泥板将泥砂刮入集泥槽中。如由浮渣刮板，同时将浮渣刮入渣斗中。回程时，刮臂桁架和刮泥板靠卷扬机构抬离池底，刮渣板靠电动推杆抬离水面，完成一个行程，刮泥机回到起始位置。两端行程开关控制其往复运行。运行和停车时间根据污泥量由时间继电器控制。

行车式抬耙刮泥机技术参数见表1，设备土建条件图见图2。
