加药装置

一、概述

加药装置根据工艺流程向各种系统中注入化学药液的成套装置，该装置按照使用场合可分为三大类。

1、油田加药装置。主要用于在石油开采中向平台上的井口和及其他系统注入絮凝剂、阻垢剂、缓蚀剂、破乳剂等各种药液。

2、锅炉加药装置。可用于锅炉给水加氨和加联氨、凝结水加氨和加联氨、停炉保护加氨和加联氨，以及向蒸汽锅炉中加磷酸盐、主要用于电厂和电站。

3、水处理加药装置。在水处理过程中向自来水、废水、污水中加药。主要用于有关给排水处理、环保等工艺流程。如自来水厂、宾馆、饭店、游泳池、污水处理厂等。

二、工作原理

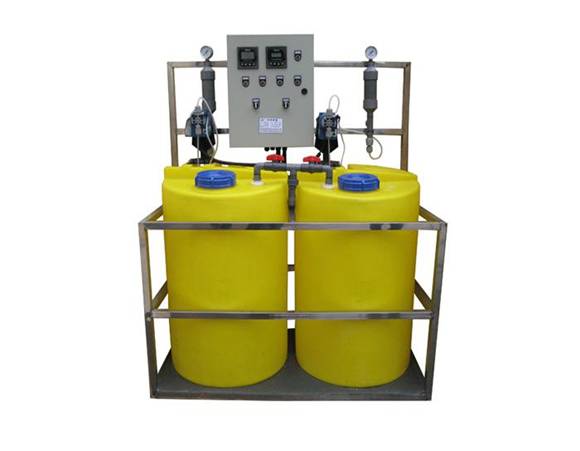

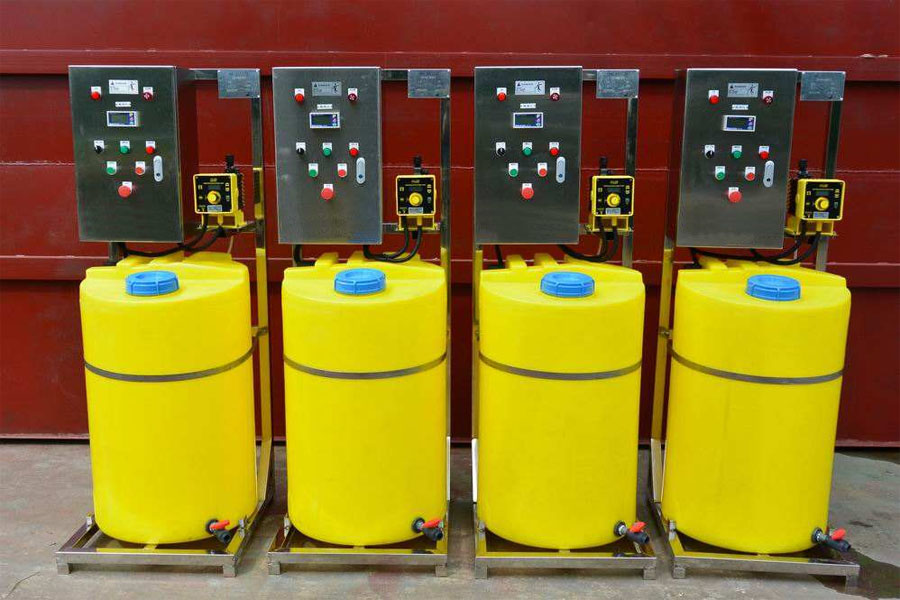

加药装置是以计量泵为主要投加设备、将溶药箱、搅拌器、加药装置液位计、安全阀、止回阀、压力表、过滤器、缓冲器、管路、阀门、底座、扶梯、自动监视系统、电力控制系统等按工艺流程需要组装在一个公共平台上，形成一个模块，即所谓的撬装式组合式单元(简称"撬体")。按需要将定量的药剂放入搅拌溶液箱内进行搅拌溶解，溶解完毕后再通过计量泵送至投加点的工作过程，加药量的大小可自由任意调节，以满足不同加药量的场所。

加药装置，采用的是机电一体化结构形式，从安装上可分为固定式和移动式(推车式)，每种形式的加药装置均配有搅拌系统、加药系统和自动控制系统。几个固定式撬装可组合成一个整体，加上变频控制系统，可实现就地控制、远程自动控制、手动和自动相互转换加药。助利加药装置具有结构紧凑，体积小、噪音低、工作平稳、安装简单、操作使用方便等优点。

加药装置通过不同的工艺设计，精确配置各类固体和液体的化学药品的溶液，再用计量泵准确投加，以达到各种设计要求。如除垢、除氧、混凝、加酸、加碱等。

加药过程可手动操作，也可通过PC机、磁翻板液位计、PH计、行程控制器、变频器等各种电器、仪表、使加药装置成为机电一体化产品、实现自动控制。

加药装置的加药量及加药压力，可根据工业流程的需要，选取合适的计量泵。流量从1L/h到8000L/h,压力从0.1MPa到25MPa范围内均可选择到合适的产品，

计量泵的计量精度可高达±1%，并且可以实现多种介质同时输送，单独调整。

加药装置中溶液箱的容积可由最小0.1m3到20m3,可根据加药量选定，根据输送介质的不同，有多种材料可供选择，如碳钢(碳钢衬胶)、不锈钢、非金属材质(PE、PVC、PP、PTFE)等。

三、性能描述

全套装置主要包含进料系统、储药桶、加药系统、动力控制系统等。

溶解桶配有液位计、低液位报警、阀门等自动运行所需的设施。通体外壁装磁翻板液位计，实时观测桶内液位，在通体上面有进料口，备用口，在桶体侧面备有出料口、排污口、溢流口、液位计接口以及相应配套的阀门。当桶内液位小于设低液位值时，自动开启报警系统，加药泵暂停。

加药系统包括离心泵，电磁流量计和相关阀门等
